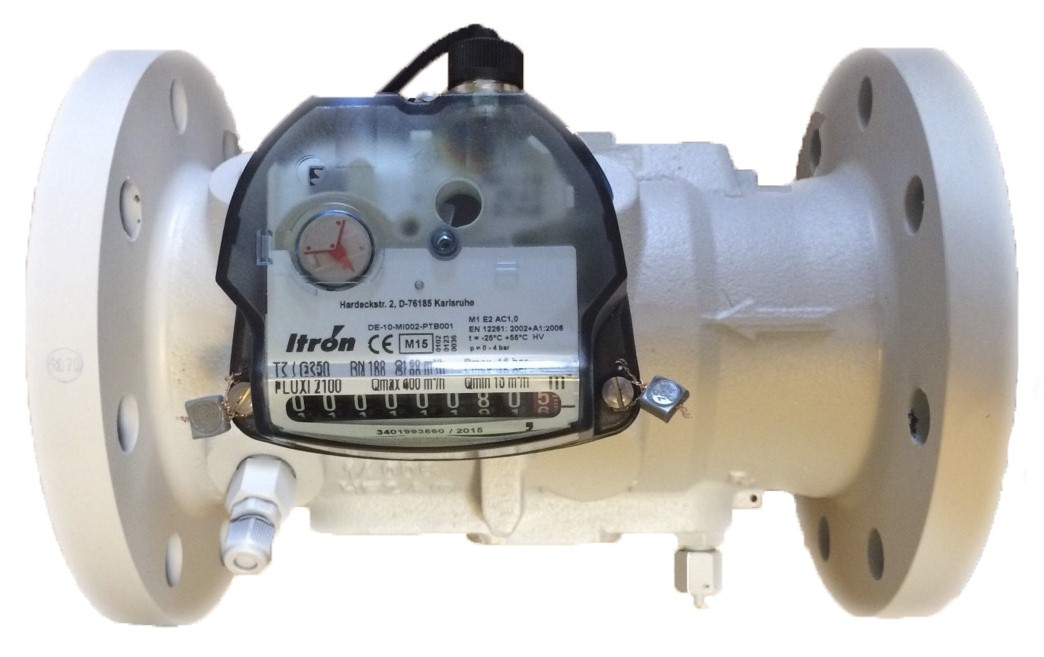

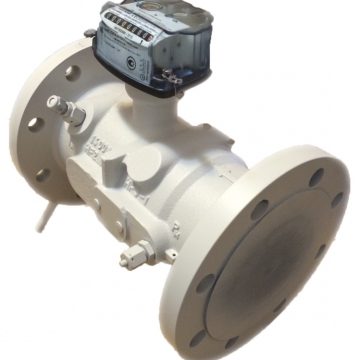

Счетчик газа Itron Actaris TZ/Fluxi – это турбинный вид газовых счетчиков, предназначенный для измерения объемов проходящего природного газа, сжиженый газ пропан бутан (а также неагрессивных) для учета его расхода в коммерческих целях, при стандартном давлении до 100 бар. Конструкция представляет собой участок трубы, внутри которой, в соответствии с направлением газового потока, расположены турбина, вал, подшипниковые опоры вращения. Газ, который проходит через измерительный отдел счетчика, приводит в движение турбину, где скорость вращения является прямо пропорциональной скорости проходящего газового потока и равняется расходу используемого газа. Далее количество оборотов турбины передается на счетный механизм.

Такие устройства используются на крупных промышленных объектах (газораспределительные станции, котельные, газораспределительные пункты и др.), а также в коммунальной сфере, где рабочие расходы составляют от 5 м³/час до 1600 м³/час.

Itron Actaris TZ/Fluxi могут быть оснащены струевыпрямителями, цель которых – сглаживание потенциальных возмущений газового потока при входе в счетчик. Счетчики такого типа могут комбинироваться с электронными регуляторами объемов газа (SEVC-D). Также возможна дополнительная комплектация CYBLE_SENSOR_ATEX V2 – это инновационный 4-проводной бесконтактный импульсный НЧ датчик. Такое дополнение устанавливается на счетчик и обеспечивает дистанционную автоматизированную передачу данных на электронные регистраторы. Помимо этого, еще одной полезной функцией такого датчика является регистрация несанкционированных вмешательств в работу счетчика.

Счетные устройства Itron Actaris TZ/Fluxi обладают следующими техническими характеристиками:

• Максимальное давление: 1,6 МПа (16 кгс/см²);
• Рабочее давление: 1,2 МПа (12 кгс/см²);
• Типовые размеры: G65 – G6500;
• Пределы допускаемых относительных погрешностей: ±1,0 %;
• Фланцы, используемые при монтировании: IS0PN10 — IS0PN110, ANSI150 — ANSI600;
• Температурный диапазон окружающей среды: от -41 ⁰С до +70 ⁰С;
• Температурный диапазон измеряемой среды: от -30 ⁰С до +58 ⁰С;
• Диапазон исчисляемых расходов при рабочих условиях: от 8 м³/ч до 10000 м³/ч.

Для эффективной эксплуатации и безопасного использования необходимо строгое соблюдение правил и инструкций при установке турбинного газового счетчика:

• Установка и проверка прибора проводится высококвалифицированным персоналом, имеющим соответствующую государственную лицензию;
• Перед монтажом счетчика необходимо проверить комплектность прибора по соответствующей ведомости, ознакомиться с паспортом и прилагаемой инструкцией;
• Область установки счетчика на газовом трубопроводе должна быть защищена от любых механических и магнитных воздействий, вибраций и атмосферных факторов (влажность, солнечное излучение);
• Турбинные газовые счетчики устанавливаются в верхних отделах трубопровода в горизонтальном положении;
• При установке счетного аппарата положение стрелки, находящейся на корпусе, должно точно совпадать с направлением газового потока в трубопроводе.

В целях безопасности, перед запуском турбинного счетчика необходимо проверить правильность установки. По мере эксплуатации нужно проводить учет всех ремонтных и профилактических мероприятий. Следует отдельно отметить, что данный прибор является неремонтируемым в условиях эксплуатации. Ремонтные работы проводятся исключительно фирмой-изготовителем. Проверка проводится 1 раз в 6 лет специальной комиссией по утвержденной документации.
