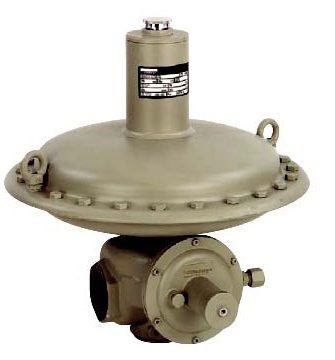

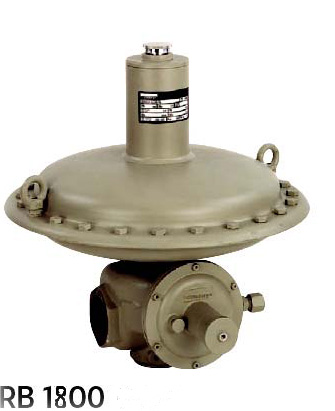

Регуляторы давления газа серии RB1800 применяются как в коммерческой, так и в малой промышленной среде.

Пропускная способность (в стандартных условиях)

• Расход газа – 0,72 кг/м³
• Температура – 293,15 °К
• Давление – 0,101325 МПа

Описание регулятора

Где устанавливают регуляторы газа серии RB1800? Благодаря своей компактности, регуляторы можно устанавливать в шкафах.

Регуляторы давления газа серии RB1800 представляют собой прямо-действенные одностадийные регуляторы, в которых установлены нагруженные пружины рычажного типа. Регулятор такой серии оборудован встроенным предохранительным запорным клапаном (ПЗК), а также встроенным предохранительным сбросным клапаном (ПСК).

ПЗК по превышению начинает свою работу, как только выходное давление газа превышает значения, заложенные при калибровке. Соответственно ПЗК по снижению включается при недостаточном выходном давлении газа.

Как только срабатывает ПЗК, регулятор закрывается и последующий запуск возможен лишь вручную, после перезапуска ПЗК. Благодаря наличию встроенного байпаса, упрощается процесс перезапуска.

Сбалансированная компенсационная система осуществляет неизменность выходного давления даже при серьезных изменениях входного давления.

Из чего изготовлены регуляторы давления газа серии RB1800?

Преимущественно корпус регуляторов изготавливается из чугуна или стали марки AISI 303. Головка регулятора выполнена из стали. Внутренние детали изготавливаются из нержавеющий стали, либо латуни. В качестве уплотнения используется нитриловая резина, а мембраны делают из прорезиненных материалов.

Принцип работы

Давление, при котором срабатывает ПЗК, настраивается вне зависимости от показателей давления на регуляторе. Для перезапуска ПЗК в качестве инструмента необходимо использовать крышку ПЗК. Наличие встроенного байпаса обеспечивает уравнивание давления до перезапуска ПЗК за счет движения штока ПЗК при помощи крышки навинченной на обратной стороне штока.

Для срабатывания ПЗК по снижению, разница давлений между входным и выходным должна соответствовать 10 мбар и для включения ПЗК по превышению, разница давлений должна составлять 20 мбар.
