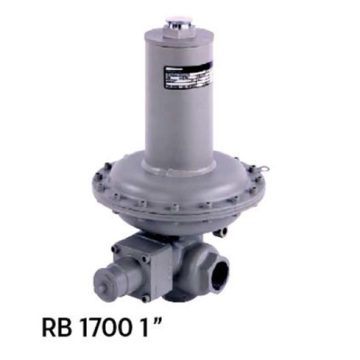

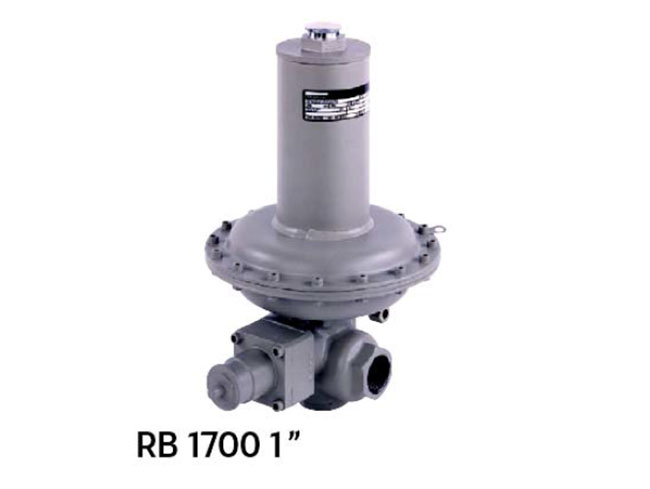

Основным предназначением регуляторов давления природного газа а так же сжиженный газ пропан-бутан серии RB 1700, является уменьшение высокого и среднего давления на средние. Такое устройство позволяет автоматически поддерживать исходящее давление на показателях, которые необходимы, причем это не зависит от колебания расхода и исходящих параметров. С регулятором серии RB 1700 вы сможете контролировать автоматическую остановку передачи газа, если случится аварийное повышение или же наоборот – понижение давления, которое превышает принятые безопасные значения. Чаще всего, его используют для газов, которые являются не агрессивными; работающие в системах газоснабжения.

Основные характеристики

Данный тип регулятора является прямонаправленным по отношению к источнику своего действия. Он оснащен специальной нагруженной пружиной. Конструкция регулятора предусматривает наличие встроенного предохранительно-запорного клапана.

Предохранительно-запорный клапан начинает включаться в работу, когда превышается или же понижается допустимая норма исходящего давления. Как только данный клапан запустится в работу, регулятор перекрывается и становится допустимым лишь ручной запуск.

Благодаря тому, что установлена система, которая является сбалансированной и компенсационной, обеспечивается стабильное исходящее давление, даже при нестабильности входящего.

Как работает регулятор газового давления серии RB 1700?

Чтобы поступить к потребителю, газ должен пройти через патрубок выходного типа и распространится по входной камере, затем преодолеть открывающийся клапан и, рассеявшись по камере, начать редуцироваться к необходимому давлению.

Газ, проходя через импульсную трубку, начинает поступать в камеру регулятора (которая является рабочей). Действие происходит снизу, у самой поверхности рабочей мембраны. Затем уравнивается нагрузка на пружине, и это провоцирует седло клапана на действие. Таким образом, получаем необходимое положение – теперь возможно гарантирование редуцирования и определение необходимого расхода газа. Если на показателе значение равно нулю, то регулятор плотно закрывается.

Регулятор газового давления имеет запорный клапан, срабатывающий на показатель исходящего давления. Если оказывается, что превышена норма установленных данных при калибровке, он тут же начинает выводить крепления мембраны предохранительно-запорного клапана из состояния баланса. Затем начинает реагировать шток, который соединяется с седлом клапана – он перекрывает поток газа. Такое возможно благодаря воздействию пружин.

Главные отличительные характеристики:

• Наличие компенсационной системы, которая не только является сбалансированной, но и сводит к минимуму эффект «подкачки».
• Конструкция, которая позволяет работать на средних и высоких давлениях, т.е. износ минимален.
• Небольшие размеры, не смотря на высокие пропускные способности.
• Встроенный предохранительно-запорный клапан.
• Соответствие EN 334.
